1 ?產品簡介

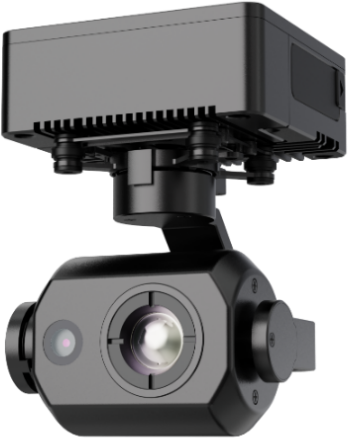

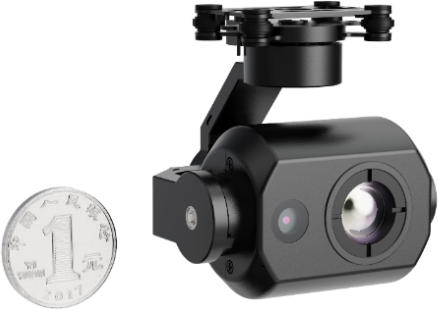

W70是一款微型的三軸雙光陀螺穩定吊艙，集成了長波非制冷紅外相機、1300萬像素的高清可見光相機和陀螺穩定平臺。CGTD070穩像吊艙體積小、重量輕、攜行方便、可靠性高等特點，可掛載于微型無人飛行器上，實現可見光和紅外實時視頻回傳，具有全天候全天時工作的能力。

2 ?應用場景

各種微小型無人飛行器（多旋翼、固定翼和直升機等）、無人車、無人艇和無人偵查設備。

3 ?技術指標需求

型號	W70S	W70A
云臺參數
穩像精度	≤0.02°（擾動0.5°@1Hz）
框架形式	三軸機械陀螺穩像
框架設計范圍	方位;-90°～+90°,橫滾：-30°～+30°，俯仰：-120°～+90°
可控轉動范圍	俯仰-90°～+30°
紅外相機參數
探測器響應波段	8-14um，長波
像元尺寸	12um
探測器像素數	384×288	640×512
光學焦距	9.1mm（±5%）	9.1mm（±5%）
光學F#	1.0	1.0
視場角	29.0°×21.7°（±5%）	48.3°×38.6°（±5%）
紅外拍照分辨率	384×288	640×512
紅外錄像分辨率	384×288	640×512
視頻幀頻	25Hz	25Hz
可見光相機參數
像素數	1300萬
像元尺寸	1.12μm×1.12μm
鏡頭焦距	3.5mm（±5%）
視場角	70.4°×39.6°（±5%、1080P）
錄像分辨率	1920×1080
拍照分辨率	4K、1920×1080
跟蹤器
功能	1)?具備自主目標識別； 2)?具備手動目標跟蹤框大小設定、目標鎖定能力； 3)?具備目標檢測和跟蹤預測能力； 4)?目標可見光跟蹤或紅外跟蹤。
系統指標
存儲	SD卡存儲
云臺尺寸	50.0mm（長）×57.0mm（寬）×62.0mm（高）（僅云臺部分）； 58mm（長）×55.0mm（寬）×26.5mm（高）（僅控制盒部分）；
重量	三軸云臺部分：70g±5g；伺服控制器+跟蹤器（必配）：35±2g；控制盒（選配）：20g。
作用距離	在晝間能見度不小于8km條件下，對成年人的目標識別距離大于200m，在夜間能見度不小于8km條件下，相對濕度不大于60%，背景溫差不小于5K條件下，對成年人的目標識別距離大于120m
工作溫度	-40℃～+55℃
存儲溫度	-45℃～+60℃
淋雨試驗	能夠在小雨條件下正常工作
